Historia de los escapes periscópicos

Después de dos temporadas en las que el soplado del difusor con los gases de escape ha sido la tendencia que ha dominado los desarrollos aerodinámicos, en 2012 los equipos volverán a los escapes periscópicos obligados por la FIA, que ha querido cortar por lo sano el soplado del difusor por las soluciones tan radicales que estaban adoptando los equipos. Es buen momento por tanto para dar un repaso a la historia de estos escapes que asoman por la cubierta-motor.

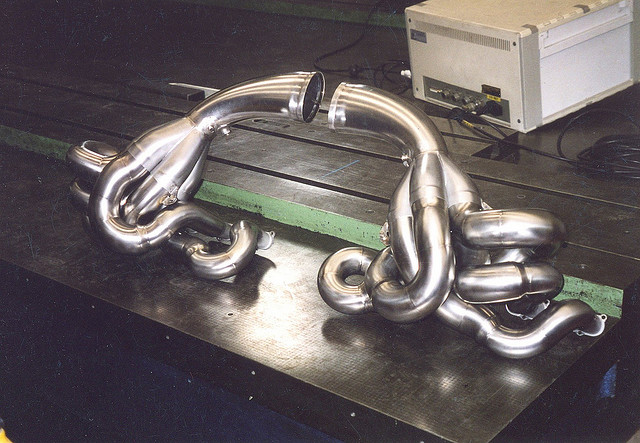

Escapes periscópicos del Ferrari F300

Escapes periscópicos del Ferrari F300

Históricamente los F1 llevaban los escapes rectos hacia la parte trasera del coche. Fue Renault, en 1983, la primera en soplar el difusor con los gases de escape, tendencia que se generalizó y se mantuvo durante toda la “Era Turbo“, hasta finales de los 90, cuando los motores eran atmosféricos y el formato V10 se convirtió en tendencia. Pero con aquellos motores de altas revoluciones los equipos comenzaron a acusar problemas de sensibilidad a la posición del acelerador y se fue pasando de soplar el interior del difusor al borde de salida para reducir la sensibilidad. Esto creó nuevos problemas, porque los largos tubos de escape pasando junto a la caja de cambios, los sistemas hidráulicos y la suspensión trasera producían sobrecalentamientos en un momento en el que los materiales no eran tan avanzados como lo son ahora.

En 1998, Ferrari desarrollaba su V10 buscando hacerlo girar a altas revoluciones para recuperar la potencia perdida respecto a su anterior V12, por lo que necesitaban tubos de escape cortos. Así, y tras probar varios sistemas de escape, terminaron colocando los periscópicos. En un principio la solución no era aerodinámicamente tan buena como soplar el difusor, pero como los escapes ya no tenían que ir hasta la parte trasera del coche, la parte trasera de la carrocería podía ser más estrecha, lo que aportaba beneficios al permitir un flujo de aire más limpio hacia la parte superior del difusor.

El resto de los equipos siguieron el mismo camino cuando sus proveedores de motores les exigían tubos de escape más cortos mientras que continuaban con sus problemas de sensibilidad y calentamiento de las suspensiones traseras de fibra de carbono. En el 2001 sólo McLaren (diseñado pro Adrian Newey) y Minardi utilizaban difusores soplados, y para el 2002 todos montaban los periscópicos.

Escapes periscópicos del Minardi PS04

Después en 2010, el último en resistirse a quitar el soplado del difusor, Adrian Newey, fue el primero en hacerlo renacer con el RB6. Varios equipos le siguieron en 2010, y en 2011 todos los equipos adoptaron los escapes bajos haciendo desaparecer los periscópicos. Sólo el reglamento técnico hará que vuelvan otra vez.

Próximamente hablaremos sobre cómo podrían desarrollar los equipos estos escapes periscópicos.

fuente: scarbsf1/fotos: gurneyflap, flickr
