No es nada nuevo, a estas alturas, todo lo que vamos a exponer a continuación. De hecho se ha hablado hasta la saciedad sobre los «mágicos alerones de goma» de Red Bull, y más se seguirá hablando ya que el tema da lugar a mil y una interpretaciones, hipótesis, teorías… unas más creíbles, otras más peregrinas… en fin, qué les vamos a contar ya a ustedes.
El inicio de la temporada, con la abultada superioridad que parecen mostrar los toros rojos, volvía a poner el tema en el candelero, y hasta Newey salía a escena con unas declaraciones en las que más o menos decía que no buscaran milagros, ni tres pies al gato, que la concepción del monoplaza era «un todo», no algo dirigido a ese alerón delantero (o a esa flexión supuesta), y que sus coches tenían de partida un diseño diferente a otros, en cuanto su parte trasera estaba más elevada que la delantera, o por decirlo de otra forma, que su monoplaza está diseñado con una geometría que «lo inclina» hacia el morro… pareciendo querer justificar con esto buena parte de las suspicacias hacia sus coches.
Bien, partiendo de que todo lo que cuenta Newey no tiene por qué ser falso: es evidente que su diseño es diferente, así como es comprensible pensar que el conseguir un efecto como el de su parte delantera, pudiera no dar los mismos resultados en otros coches (pues el suyo es un proyecto concebido para ese «todo», mientras que en otro bólido esa solución podría ser un «parche» o «añadido» que no se complementara bien con el resto de su diseño)… pues atendiendo a todo esto… no obstante, no dejo de sospechar que todas estas declaraciones estaban dirigidas un poco como desvío de atención.

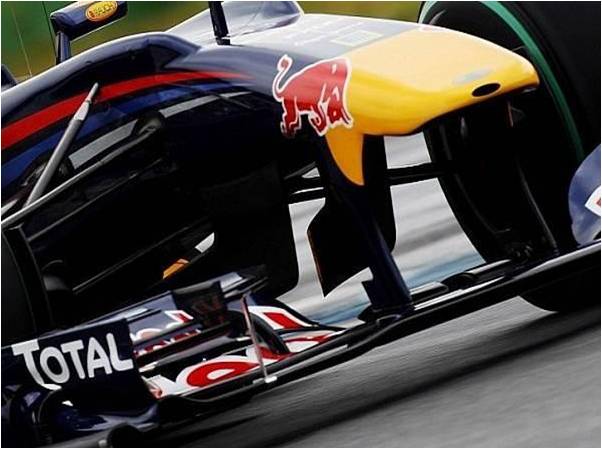

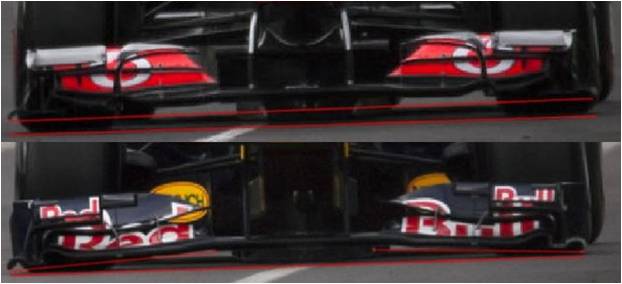

Pues el tema que realmente importa es la supuesta flexión… y por mucho que nos camuflen unas declaraciones diciendo que su coche es más alto desde atrás, etcétera…, lo que está claro (y no explica) es que su ala (incluso su parte delantera total, no solo el alerón), flexiona… y flexiona de manera evidente, por más milongas que nos quieran vender (flexiona además no de manera uniforme, pues hasta se aprecia en los diferentes vídeos esa forma de «U» invertida que toma la bigotera).
En el siguiente vídeo se muestra una infografía sobre cómo afectan o deberían afectar los test de la FIA en el caso que nos ocupa… y acto seguido, cómo flexiona realmente, en las carreras, esa pieza del Red Bull…aunque es una simulación informática, creo que se aprecia bastante visualmente:
Bien… visto todo esto, y siguiendo buceando en busca de las numerosas teorías, repito que no vamos a descubrir nada novedoso, encontramos algunas que nos llaman la atención por su curiosidad.
Una de ellas nos habla ya de jugar hasta a nivel molecular con la composición de los materiales:
Resumidamente, nos dice (y entiendan y perdonen de antemano que no sea yo un experto en el tema), que una de las curiosidades de la fibra de carbono, de cara a lograr esa increíble rigidez, es la de la manera de combinar esas capas de fibra con las de resina, o la forma entrelazada de hacerlo, pues las fibras no son materiales uniformes (en cuanto a rigidez), y ésta por tanto, es susceptible de cambiar drásticamente en relación al sentido de la fuerza aplicada: fuerzas aplicadas «en paralelo u horizontal» lo harán casi irrompible… pero con esas fuerzas aplicadas en perpendicular, la resistencia del material dependerá casi en exclusiva de la matriz de resina usada en la composición (eso podría explicar la validación de los test FIA).
Y aún más, encontramos esta otra teoría, que coge parte de lo antes relatado, pero va un poco más allá… es otra solución que resulta enormemente llamativa:
La cosa es que existen ciertas fibras, más ciertas aleaciones, (que con la correcta orientación de los compuestos, en una camisa de carbono y resinas)… que sumadas a una alteración eléctrica, pueden hacer más rígido o más flexible dicho elemento. Es decir, esta composición, excitada eléctricamente, puede contraerse más o menos, consiguiendo “a voluntad”, esos niveles de rigidez/flexibilidad que tanto traen de cabeza.
Excitando y a compresión… (la orientación magnética de ciertas fibras, que componen el sólido) cambiaría:
+ Sin inducción: Longitudinales (Rigidez)
+ Con inducción: Transversales (Disminución de rigidez)
En el siguiente vídeo, apreciamos la secuencia de cómo un alerón es inducido eléctricamente consiguiendo hacerlo flexionar, y literalmente, cambiar su forma, para luego recuperar sus anteriores propiedades. (No es un alerón de F1, ni es nuestro caso, pero ejemplifica un poco lo que nos ocupa):
Ejemplo de alerón cambiando de forma mediante carga eléctrica
(El vídeo puede parecer un poco cutre, o hecho por unos «aficionados» en su garage… pero nos puede valer para imaginar de lo que puede ser capaz una mega-escudería con todos sus medios e instalaciones…)
Hablando de manera muy básica, y salvando las distancias…algo “parecido” a la interactuación de los electroimanes.
En este supuesto caso, Red Bull, no necesitarían de ningún elemento tercero que influyera en esa parte delantera del monoplaza de cara a proporcionar esa electricidad necesaria (no necesitarían de conexión o cable alguno). La propia carga estática, generada a determinada velocidad, con el propio diseño del alerón, hace el trabajo.
Existen otras disciplinas deportivas (ajenas a nuestras competiciones del motor, que ya usan de estas tecnologías, como por ejemplo en los Skis-Heads).
¿No les parecen apasionantes todas estas variedades de posibles soluciones? Ciertamente, no hablamos sino de especulaciones varias, y aún a riesgo de “meter la pata” con tamañas elucubraciones, aceptando además que podemos estar contundentemente lejos de la realidad, no creo que perjudiquemos ni hagamos daño a nadie, proponiendo todos estos temas a discusión… a fin de cuentas, el debate siempre es positivo en su fondo.
Así, pues, ¿será posible todo esto?… ¿o hablamos de ciencia ficción?… ¿nos encaminamos a algo posible, o no son más que otros tantos “palos de ciego”?… Dejo la pelota en su tejado, estimados lectores.
__________
>> Fuentes: información técnica del comentario por gentileza del ingeniero Sr. F. García y PDLR Forum
>> Vídeo-1: por reversUtd / Vídeo-2: por loocky44
>> Foto1: ligasmotor.es / Foto2: lacuevitaf1
