Aunque el ritmo de los desarrollos comienza a ralentizarse ante un cada vez más cercano 2014, Mercedes sacó en los entrenamientos libres del Gran Premio de Alemania un muy revisado sistema de reducción de resistencia aerodinámico pasivo, además de diversas mejoras como una nueva nariz.

Sistema de reducción de resistencia del Mercedes W04

Habiendo sido los pioneros en lo que se denominaba el «doble DRS», Mercedes probó el año pasado un sistema pasivo de reducción de «drag», y este fin de semana en Nurburgring volvió a emplearlo para seguir con su evolución. El trabajo en el sistema ha debido de ser considerable puesto que estaba muy mejorado respecto al visto la última vez, en los test de pretemporada. Hay que recordar que la semana pasada Lotus también revivió su propio sistema e incluso lo hizo debutar en carrera en el coche de Kimi Räikkönen.

El sistema trabaja dirigiendo un flujo de aire por conductos, para que a partir de cierta velocidad hacer que el alerón trasero entre en pérdida y lograr una mayor velocidad punta. A diferencia del DRS, que sólo puede utilizarse en zonas limitadas y bajo diversas condiciones, el sistema pasivo se emplea en todas las vueltas y en todas las partes del circuito donde se supere la velocidad de activación del sistema.

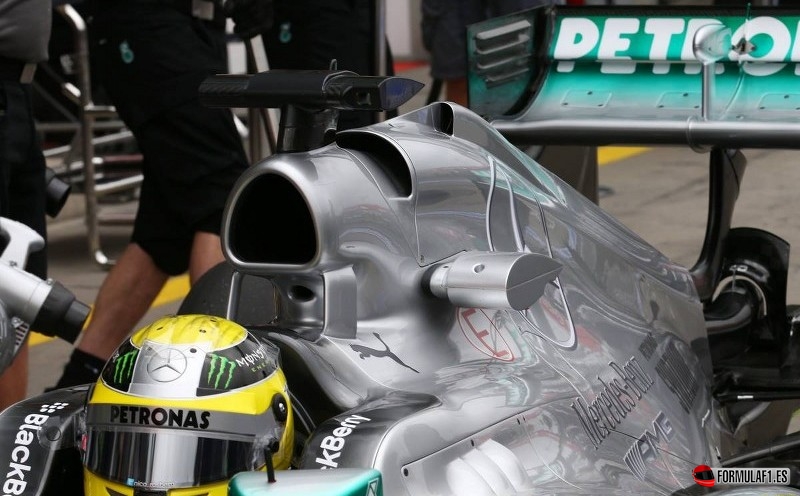

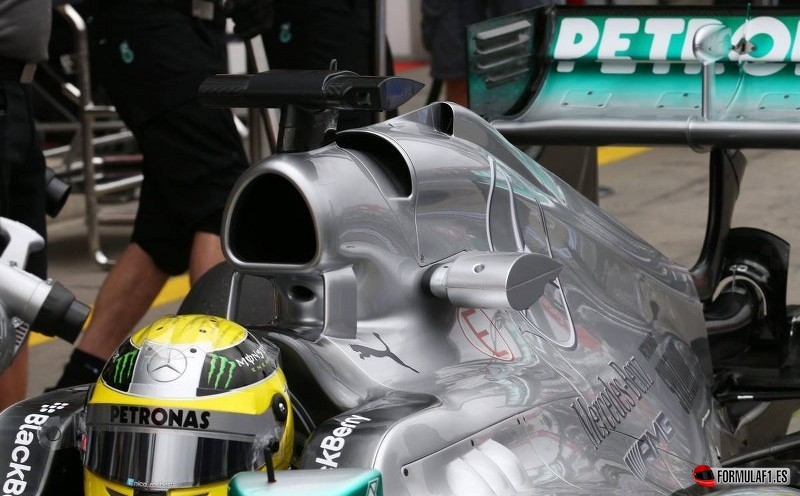

El W04 de Nico Rosberg que montaba en los primeros libres el sistema pasivo, tenía detrás de la entrada de aire de la admisión una entrada adicional en forma de arco que alimenta el sistema, y dos entradas más pequeñas más atrás actúan como interruptor para desviar el flujo de aire hacia una salida u otra.

Sistema de reducción de resistencia del Mercedes W04

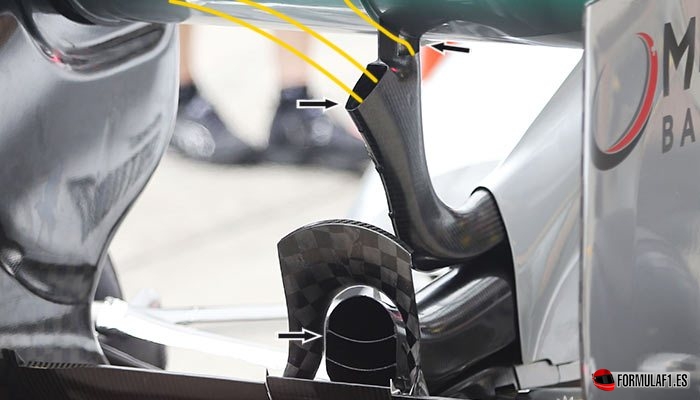

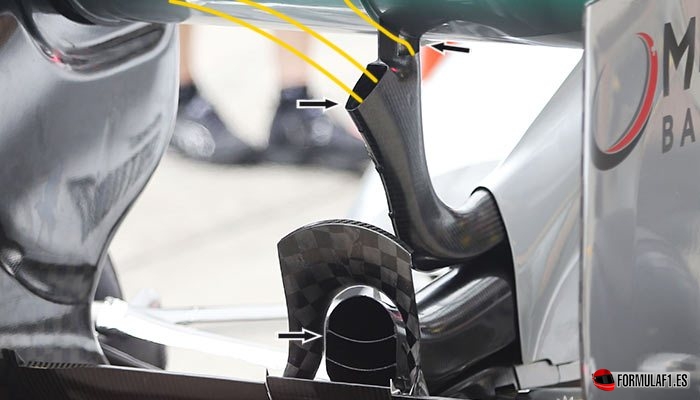

Las dos salidas emergen de la cubierta-motor. Una más grande sale bajo el «monkey seat», sobre el plano inferior del alerón trasero, mientras que la otra sube a la parte inferior del alerón trasero. La unión de todos los conductos se realiza en un interruptor de fluido. Aunque básicamente es el mismo funcionamiento del F-duct, es legal porque no hay partes móviles en él y porque sólo necesita un cambio en la velocidad del aire que entra por la pequeña entrada de control para que el dispositivo pase de un estado neutral (soplando el «monkey seat») a reducir la resistencia del alerón trasero.

Cuando el coche supera una determinada velocidad, el interruptor de fluido envía el aire a la parte baja del alerón para «romper» el flujo de aire laminar que pasa bajo el alerón,  haciéndolo entrar en pérdida. Esto reduce la carga aerodinámica que crea y la resistencia, aumentando la velocidad en unos 8-10 km/h. Esta velocidad «de cambio» es probable que sea a algo más de 200 km/h, y la clave está que aún con la pérdida de apoyo aerodinámico el coche pueda pasar sin problemas por todas las curvas que se negocien a más de esa velocidad.

En las pruebas del dispositivo el año pasado, los equipos que lo emplearon  observaron que el interruptor de fluido dejaba fugar algo de aire hacia el alerón trasero a bajas velocidades, así que para solucionarlo Lotus y Mercedes han añadido varias salidas en el conducto que sopla bajo el alerón, intentando que el alerón sólo entre en pérdida a alta velocidad.

Durante el Gran Premio Mercedes no empleó el sistema, pero muy probablemente volverá a aparecer en los próximos circuitos en los que se necesite apoyo aerodinámico para las secciones más lentas, y buena velocidad en las rectas largas.

fuente: autosport/fotos: f1technical
