Prólogo (Agosto 2022)

El artículo que puedes leer a continuación lo publicamos originariamente en el 2011, hace ya más de 10 años, que se dice pronto. Está escrito, traducido y adaptado a partir de un artículo original de ScarbsF1 por Ion Emparán, ex-redactor Jefe de FormulaF1.es durante muchos años y hoy lo hemos querido, más bien podido, rescatar por casualidades de la vida.

Recibimos un email de una persona que está preparando un TFM en una especialidad de matemáticas y encontró nuestro artículo interesante. Al acceder yo mismo para volver a disfrutarlo, me percaté de que las imágenes que acompañan al mismo se habían extraviado (problemas derivados de algunas de las mudanzas que esta modesta web tuvo que llevar a cabo). Así que me puse manos a la obra y he sido capaz de recuperar las mismas.

Y he querido volver a publicarlo porque, a pesar de haber pasado tanto tiempo, sigue gozando de una altísima calidad y vigencia y considero que a muchos lectores os puede interesar. Esperamos que lo disfrutéis.


Gracias a ScarbsF1 tenemos a nuestra disposición datos de telemetría reales de una vuelta de cada piloto de un equipo al circuito de Mónaco. Poder ver este documento es todo un privilegio debido a que los equipos los guardan celosamente, es por esto que se han borrado todos los datos que permitan identificar a qué equipo y pilotos pertenece el documento. Estas son las hojas que los pilotos leen en los boxes cuando están sentados en sus coches para comparar su pilotaje con el de su compañero de equipo, entender mejor el coche y sacar el máximo de él.

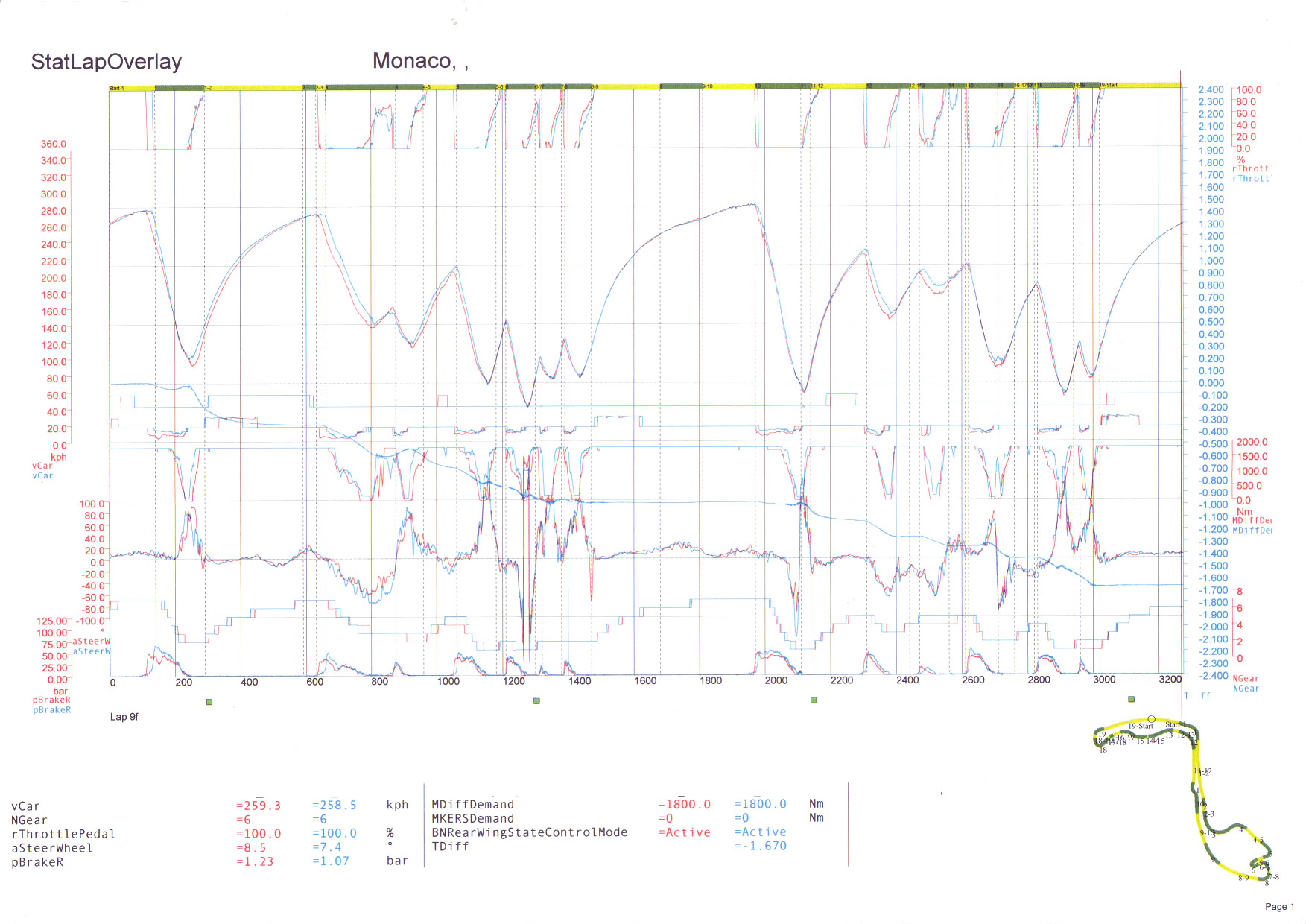

Hoja de telemetría de la primera sesión de entrenamientos libres del GP de Mónaco 2011
Hoja de telemetría de la primera sesión de entrenamientos libres del GP de Mónaco 2011

Estas hojas de datos están creadas por un software llamado ATLAS (Advanced Telemetry Linked Acquisition System), que es el sistema estándar de adquisición de datos en la F1 y está desarrollado por McLaren Electronic Systems.

En ellas pueden leerse datos relativos a una vuelta completa al circuito. En el eje horizontal se indica la distancia del circuito recorrida en metros, mientras que en el eje vertical se colocan una serie de parámetros sobre los que los gráficos nos darán información instantánea a lo largo de toda la vuelta. La información puede analizarse de diferentes formas, y en ésta en concreto se hace superponiendo los datos de dos coches (los datos de un coche están en azul y los de el otro en rojo) a lo largo de una vuelta de forma que se puede comparar a la perfección las diferencias de pilotaje entre los dos pilotos y ver dónde gana o pierde tiempo cada uno.

Para comprender los datos vamos a explicar qué indica cada uno de los parámetros que aparecen a la izquierda y derecha del gráfico. El gráfico nos indicará los valores en cada momento de la vuelta, pero si queremos saber los datos exactos en un punto del circuito el sistema nos los ofrece debajo moviendo el cursor al punto concreto del que queramos conocer los valores (en este caso son los valores de donde el cursor estaba en el momento de imprimir la hoja).

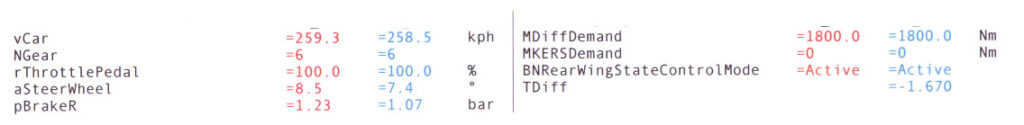

Parametros de telemetría de F1
Parámetros de telemetría de F1

Los parámetros son:

  • vCar: Indica la velocidad del coche en km/h.
  • NGear: Indica la marcha en la que circula, del 1 al 7, siendo el 0 el punto muerto.
  • rThrottlePedal: Indica la posición del acelerador en porcentaje. 0% indica que el piloto no toca el acelerador, y 100% significa que se está pisando a fondo.
  • aSteeringWheel: Indica el ángulo de rotación del volante en grados. 0º significa que la dirección está recta.
  • pBrakeR: Presión hidráulica aplicada al sistema de frenos trasero medido en bares de presión.
  • MDiffDemand: Par (torque) aplicado al diferencial en Nm.
  • MKersDemand: Par que se aplica al motor-generador del KERS en frenada para almacenar energía o par que el motor-generador libera cuando se utiliza el KERS, en Nm.
  • BNRearWingStateControlMode: Indica si el alerón trasero móvil (DRS) está activo o inactivo.
  • TDiff: Es un parámetro que compara el tiempo por vuelta en función de la distancia recorrida. Facilita el análisis del tiempo por vuelta en relación a la posición en pista.

Sabiendo lo que indica cada parámetro, se pueden analizar las diferencias de pilotaje entre los dos pilotos cuyos datos vemos. Como decíamos, en el eje horizontal nos indica la posición en el circuito de Mónaco, que mide unos 3.340 metros.

  • Posición del acelerador:
Posición del acelerador en telemetría F1
Posición del acelerador en telemetría F1

La primera gráfica que aparece arriba es la posición del acelerador (como indica en rojo a la izquierda del gráfico). En él podemos ver las caídas a 0% de acelerador pisado en frenada, y como se vuelve a pisar progresivamente a fondo al salir de la curva. Como ejemplo, y para comparar a los dos pilotos podemos ver la curva 8, Portier, la de derechas anterior al túnel, curva muy importante para el tiempo por vuelta porque salir rápido de ella significa rodar más rápido en toda la larga zona que se hace a fondo a continuación. Podemos ver como el piloto rojo acelera de forma muy agresiva provocando sobreviraje, por lo que tiene que levantar ligeramente el pie para recuperar el control del coche. El piloto azul es mucho más fino y aplica el acelerador con mayor progresividad y tres instantes de ligera modulación, sin tener que levantar el pie.

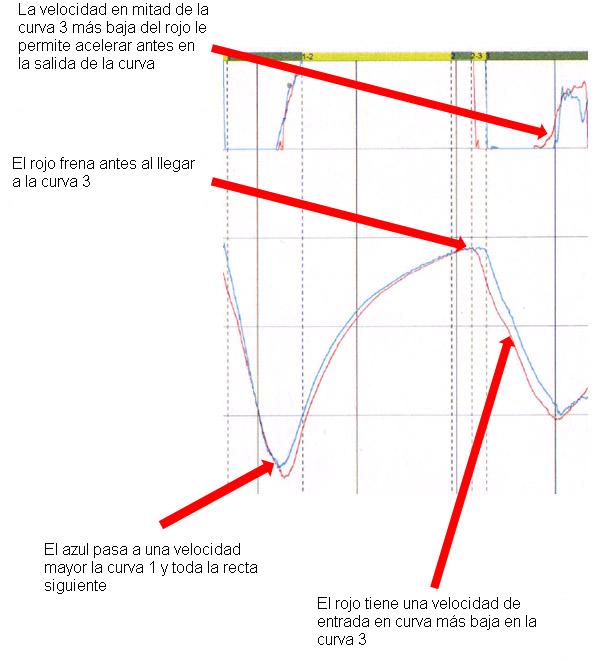

  • Velocidad:
Velocidades de paso por curva en telemetría F1
Velocidades de paso por curva en telemetría F1

El segundo trazo es el de la velocidad, cuya escala viene indicada a la izquierda en rojo desde 0 a 360 km/h. Los máximos indican la velocidad máxima alcanzada antes de llegar a la curva. Los mínimos indican la velocidad mínima, en el vértice de la curva. Como ejemplo podemos ver desde la curva 1, Santa Devota, hasta la 3, Massenet. El azul pasa a mayor velocidad por la 1 y sale de ella también más rápido, por lo que lleva más velocidad en toda la subida hacia la curva 3. En la curva 3 el rojo frena antes que el azul y otra vez pasa a menor velocidad por la curva. A mitad de la curva, como va a menor velocidad, el rojo puede acelerar antes que el azul en la salida de la curva.

  • Comparación del tiempo por vuelta (Tdiff):

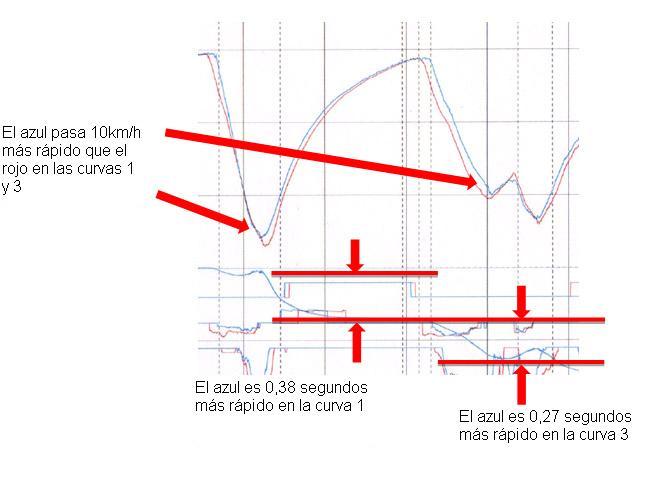

Velocidades de paso por curva en telemetría F1
Velocidades de paso por curva en telemetría F1

El tercer trazo, debajo de la velocidad, es el diferencial de tiempo en segundos comparado con otro piloto. El trazo se calcula y crea automáticamente, siempre comparando una vuelta con otra. En este caso el trazo es azul, lo que indica que son los datos del azul los que estamos estudiando, respecto a los del rojo, que son los de referencia. El trazo comienza en cada vuelta en 0,000 segundos y según baja o sube indica la pérdida o ganancia de tiempo respecto a la referencia. Éste es un trazo de enorme importancia porque un piloto o ingeniero puede identificar con él rápidamente dónde suceden las diferencias de tiempos. En nuestro ejemplo vemos que el azul completa la vuelta en -1,650, lo que significa que el tiempo del azul es 1,650 segundos más rápido que el rojo.

Como ejemplo volvemos a ver las curvas 1 y 3, y en el gráfico se ve claramente que en la curva 1 el azul gana 0,38 segundos respecto al rojo, y en la 3 otros 0,27 segundos. Así, el piloto rojo sabe que centrando su atención en el pilotaje o la puesta a punto del coche en esas dos curvas, puede ganar 0,65 segundos.

  • Uso del DRS:

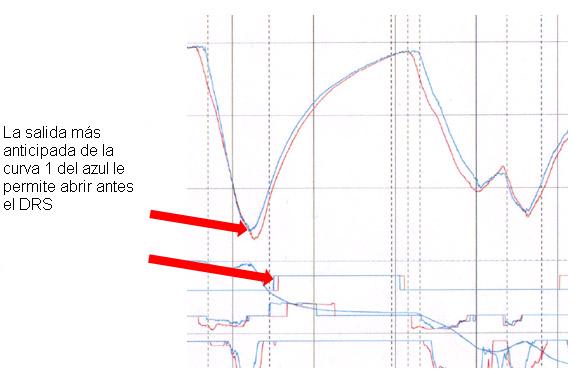

Uso del DRS en telemetría de F1
Uso del DRS en telemetría de F1

El cuarto trazo indica la activación del alerón trasero móvil, DRS. El valor lineal máximo indica que está activado, y el mínimo que está desactivado. Continuando con el examen de la curva 1 a la 3, vemos que los pilotos lo activan para reducir la resistencia aerodinámica el máximo tiempo posible entre las curvas mientras mantienen el acelerador pisado al máximo.

  • Demanda del KERS:

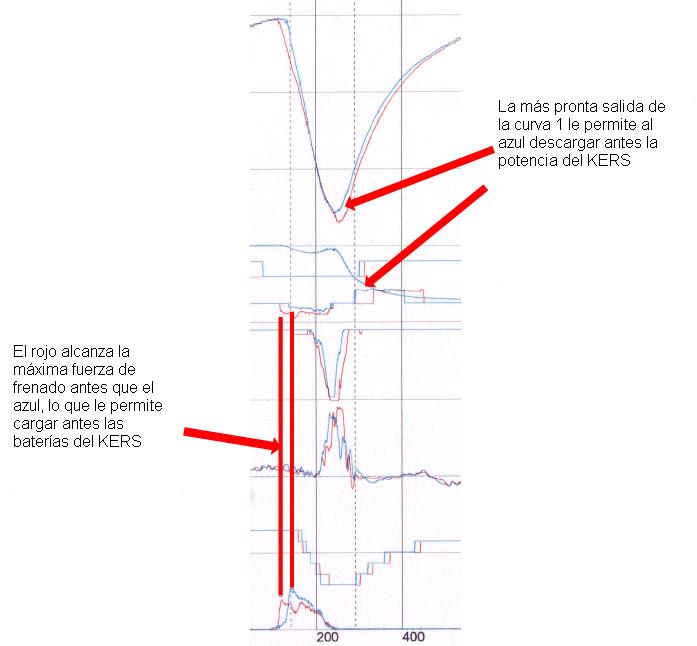

Uso del KERS en telemetría de F1
Uso del KERS en telemetría de F1

El quinto trazo indica las demandas del KERS, tanto en frenada para recuperar energía como para descargarla al activar el KERS, indicado en Nm, para conocer cuándo está cargándose o descargándose. Los valores mínimos indican la recuperación de energía en frenada cuando se hace girar el motor-generador, y los máximos indican descarga de energía cuando el motor-generador hace girar el cigueñal. La mayor ventaja en su activación se obtiene al hacerlo a la salida de las curvas que dan a una larga recta.

En nuestro ejemplo podemos ver la curva 1, desde la entrada hasta la salida, incluyendo en la parte baja la fuerza de frenada para poder comprender la recuperación de energía en frenada.

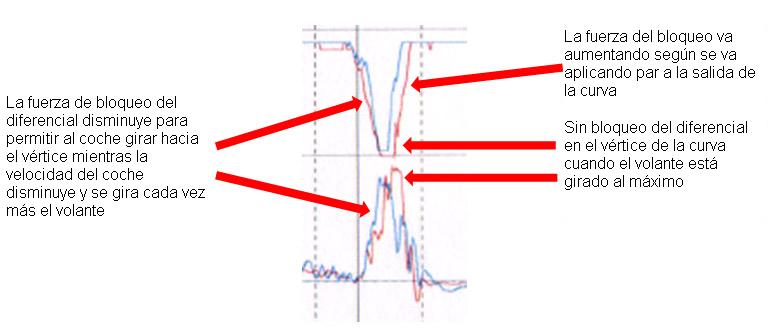

  • Par aplicado al diferencial:
Bloqueo del diferencial en telemetría de F1
Bloqueo del diferencial en telemetría de F1

El sexto trazo indica la fuerza de bloqueo del diferencial, asunto algo complejo que se sale de esta explicación sobre telemetría. Por eso, simplemente señalar que la máxima fuerza de bloqueo se produce acelerando en rectas y se reduce cuanto más girado esté el volante para permitir que la rueda exterior gire más que la interior como es necesario en las curvas. El gráfico de ejemplo incluye el giro de volante, justo debajo del bloqueo del diferencial.

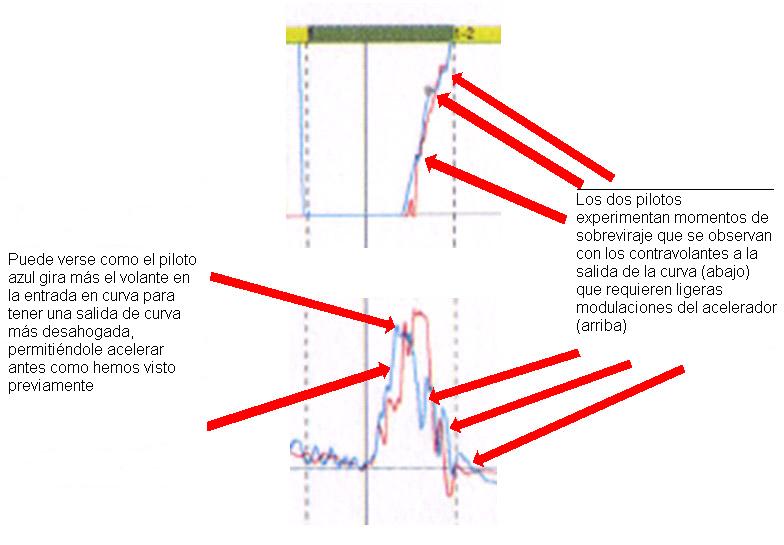

  • Ángulo de rotación del volante:
Giro de volante en telemetría de F1
Giro de volante en telemetría de F1

El séptimo trazo indica el giro angular del volante en grados. La escala vertical está a la izquierda del gráfico con un rango de -100º a 100º. El trazo horizontal en cero o cerca de él representa una recta, siendo los valores positivos giro a la derecha y los negativos giro a la izquierda.

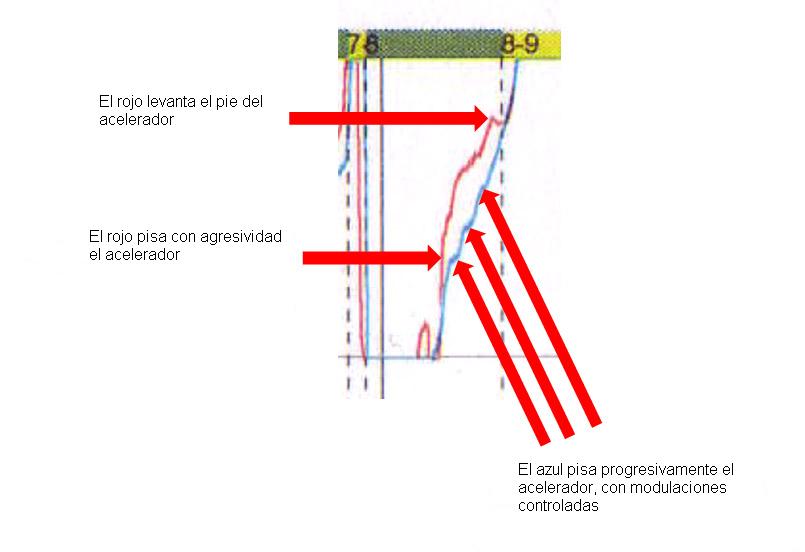

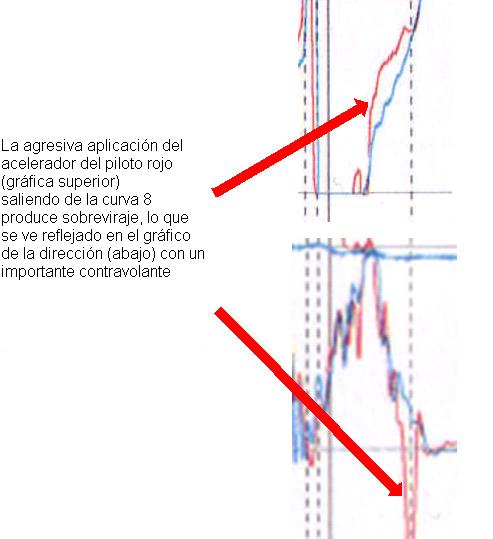

Recordando la agresiva aplicación del acelerador por parte del piloto rojo en la curva 8 (anterior al túnel), abajo podemos ver el contravolante que tiene que hacer el piloto para controlar el derrapaje.

Giro de volante en telemetría de F1
Giro de volante en telemetría de F1

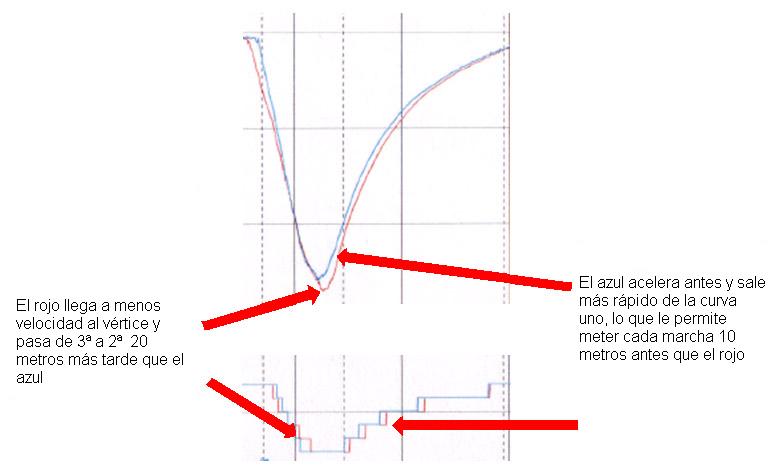

  • Cambio de marchas:
Cambios de marchas en telemetría de F1
Cambios de marchas en telemetría de F1

El octavo trazo indica la marcha en la que va el coche en cada momento. En la parte de la derecha, en rojo, indica los valores de cada marcha.

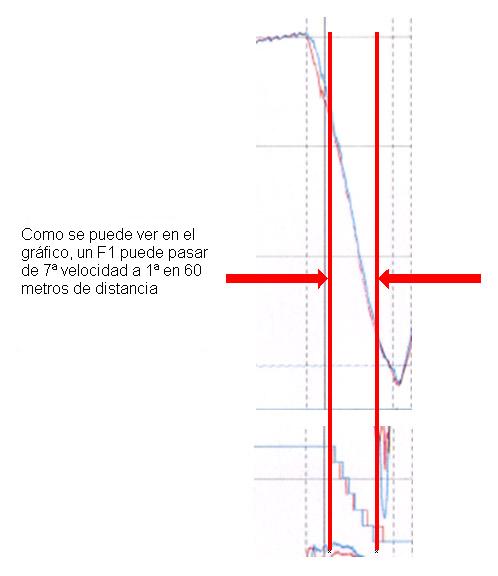

Este gráfico, concretamente en la llegada a la chicane después de salir del túnel, nos permite ver las impresionantes reducciones de marchas de un F1.

Reducciones de marchas en telemetría de F1
Reducciones de marchas en telemetría de F1

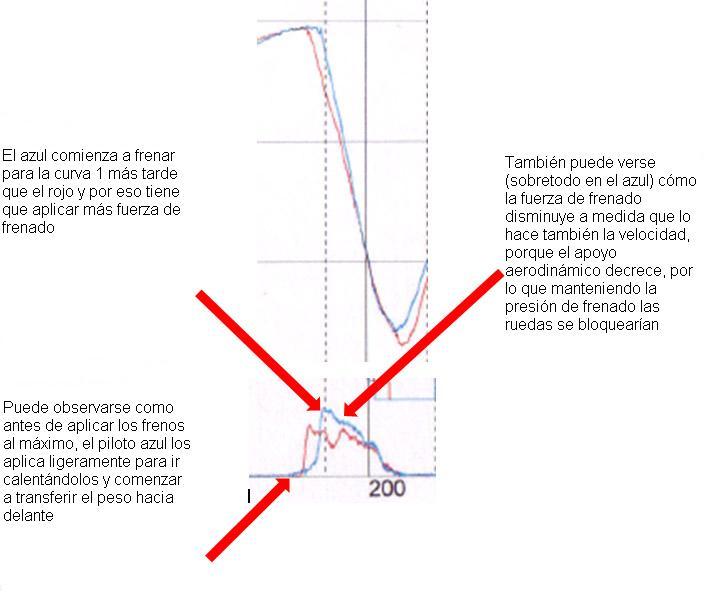

  • Fuerza de frenado:
Fuerza de frenado en telemetría de F1
Fuerza de frenado en telemetría de F1

El noveno y último trazo representa la presión hidráulica aplicada en el circuito de frenos trasero. No importa si se mira en el circuito delantero o trasero, porque lo importante no es conocer la fuerza exacta de frenado sino dónde, cuándo y cómo la aplica el piloto. Los ingenieros y pilotos suelen observar la gráfica para ver su forma y dónde comienzan a frenar. Obviamente se intenta frenar lo más tarde posible, y las fuerzas de frenado son más altas en las frenadas a las que se llega más rápido, porque el apoyo aerodinámico hace que los neumáticos tengan más agarre.

—————————————

Estas dos vueltas son de la primera sesión de entrenamientos libres del Gran Premio de Mónaco de 2011 y la diferencia de tiempos, 1,650 segundos hacen pensar en que o las cargas de gasolina, reglajes… eran muy diferentes o uno de los pilotos no rodaba al máximo, por lo que no se pueden hacer comparaciones entre los dos pilotos, pero al menos esta “simple” hoja nos ha servido para introducirnos en la telemetría actual.

Fuente: scarbsf1, con la colaboración de Brian Jee, ingeniero de telemetría de la ChampCar / Indycar
