Que actualmente no se hable de los depósitos de gasolina de los F1 es sin duda una buena señal. Proporcionan al motor los 160kg de combustible que necesita durante un Gran Premio sin problemas, y lo que es más importante, por muy graves que sean los accidentes, los coches ya no se incendian. Históricamente los depósitos de gasolina de los F1 eran tanques metálicos que a menudo se rompían en caso de accidente provocando enormes incendios.

Ningún depósito ha derramado combustible causando un incendio desde el accidente de Gerhard Berger en Imola en 1989, así que podemos decir que probablemente los depósitos que actualmente se utilizan, y de los que nadie habla, han sido el mayor avance en materia de seguridad en la F1. Aquí trataremos de explicar cómo son estos depósitos, algo más complejos de lo que podría imaginarse.

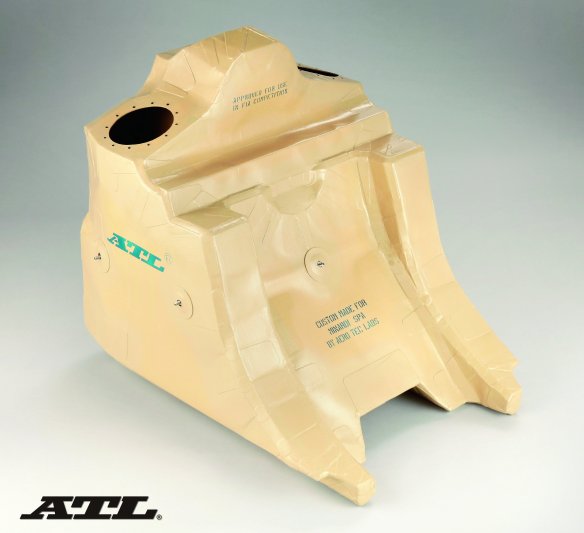

Depósito de gasolina de F1

Los depósitos van montados en el monocasco, entre la espalda del piloto y el motor. Deben de cumplir unas estrictas normas de la FIA y actualmente sólo hay un proveedor de depósitos aprobados por la Federación, ATL. Realizado en un tejido de Kevlar recubierto de goma resistente a disparos de bala, es fuerte y flexible. En su interior hay una serie de compartimentos y el sistema para bombear el combustible hacia el motor.

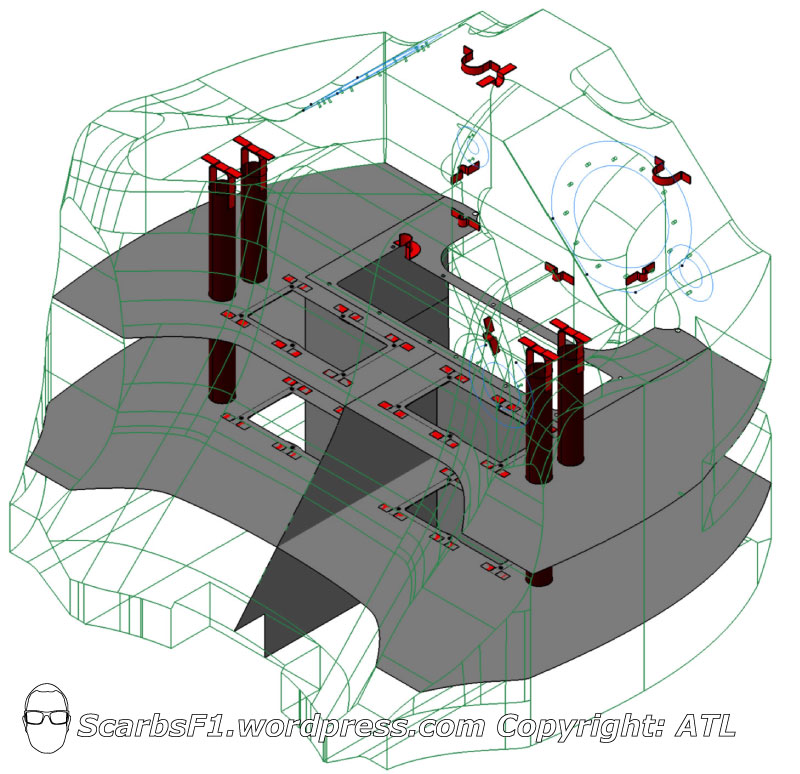

Sistema de compartimentos de un depósito de gasolina de F1

El sistema de compartimentos es necesario porque cuando el depósito no está lleno el combustible tiende a moverse en su interior en todas las direcciones por las fuertes aceleraciones, frenadas y pasos por curva de los F1. Estos movimientos del combustible crearían dos problemas. Por un lado, el peso del combustible en movimiento alteraría el equilibrio del coche, y por el otro, esos movimientos dejarían en determinados momentos en vacío a la bomba de combustible, que no podría bombearla al motor. Por eso son necesarios los compartimentos, con pequeñas puertas que sólo dejan pasar el combustible en una dirección.

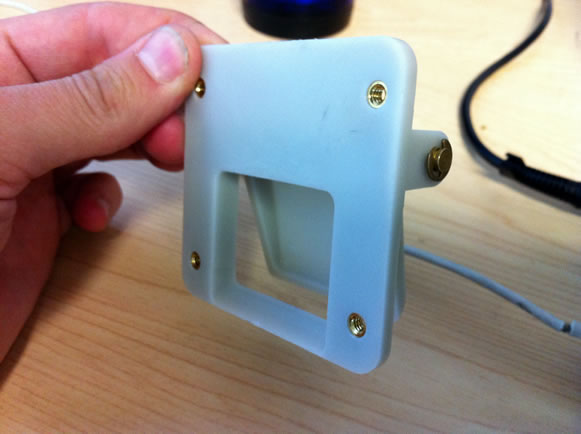

Una trampilla de las que se utilizan en un depósito de gasolina de F1

Para evitar que la bomba se quede sin combustible que bombear, a medida que el depósito se va vaciando, el combustible se va dirigiendo hacia un compartimento situado en el fondo y parte trasera del depósito, compartimento en el que está la bomba. La fuerza de la gravedad y las aceleraciones de los monoplazas ayudan a ir trasladando a esa zona el combustible. También podría colocarse la bomba en la parte delantera del depósito y aprovechar las mayores fuerzas en las frenadas para forzar al combustible a ir hacia delante, pero es más fiable aprovechar las más frecuentes y consistentes aceleraciones que las más breves y violentas frenadas. Entre los compartimentos hay trampillas que sólo dejan pasar el combustible en un sentido, haciendo que a medida que el depósito se vacía, el combustible vaya pasando de un compartimento a otro, siempre hacia abajo y hacia atrás, hasta llegar al último compartimento, de modo que en los finales de las carreras la bomba pueda recoger casi todo el combustible que quede en el depósito. Por eso es tan frecuente ver coches parados en pista sin combustible en los tests de pretemporada; los equipos prueban a rodar hasta que el coche se para, para ver cuánto combustible queda en el depósito y tenerlo en cuenta a la hora de cargar combustible para la calificación y la carrera.

Sistema de bombas y colector en un depósito de gasolina de F1

El sistema de bombeo se encarga de recoger el combustible y enviarlo al motor. En el último compartimento el combustible también está en movimiento, y el sistema no puede quedarse en ningún momento en vacío para que el motor no ratee. Además la bomba de alta presión puede dañarse si gira en vacío, así que dentro del compartimento hay repartidas dos o tres pequeñas bombas eléctricas de baja presión (en amarillo en el dibujo) que envían el combustible a un colector (en gris). El colector tiene capacidad para uno o dos litros de combustible, suficientes para que el motor funcione durante unos 30 segundos. Los sensores detectan si las bombas eléctricas ya no están enviando combustible al colector, por lo que el equipo y piloto sabrán que el coche está a punto de quedarse sin combustible, teniendo que parar para dejar al menos un litro para los controles de la FIA. Así, la bomba de alta presión, limitada por reglamento a un máximo de 100 bares, tendrá una alimentación continua de combustible del colector, todo esto para que al motor no le falte en ningún momento su indispensable combustible.

fuente, dibujos, fotos: scarbsf1 y ATL
