Mónaco es un circuito en el que los equipos tradicionalmente han colocado máxima carga aerodinámica en sus coches sin preocuparse por la resistencia que ello genera, pero como los equipos todavía están aprendiendo a explotar la restrictiva actual normativa aerodinámica, en las anteriores carreras ya estaban configurando sus coches con máxima carga aerodinámica, o casi. Por lo tanto este año, en lugar de traer configuraciones específicas para este circuito, los equipos se han limitado a simples variaciones en sus coches, y los desarrollos vistos han sido sutiles.
Pero el Gran Premio de Mónaco nos ha desvelado una de las incógnitas técnicas mejor guardadas…
Ferrari
Nos referimos al motor Ferrari. La Scuderia ha mantenido en secreto su unidad de potencia y no se han publicado imágenes de la misma, pero en Mónaco tuvieron que quitar el motor del coche de Kimi Räikkönen en los entrenamientos libres, dejando al descubierto la configuración del propulsor.
Ferrari tiene el turbo en la parte trasera del motor, como Renault, pero como Mercedes tiene separadas la turbina, accionada por lo gases de escape, del compresor. La separación entre los dos elementos es mucho menor que en el Mercedes, con sólo el espacio suficiente para montar el motor-generador (MGU-H) entre los dos componentes.
Con esta disposición Ferrari puede montar el turbo mucho más bajo, porque no necesitan colocar los elementos dentro de la «V» del motor, lo que significa que pueden colocarlo mucho más bajo junto a la caja de cambios para una mejor aerodinámica y un centro de gravedad más bajo.

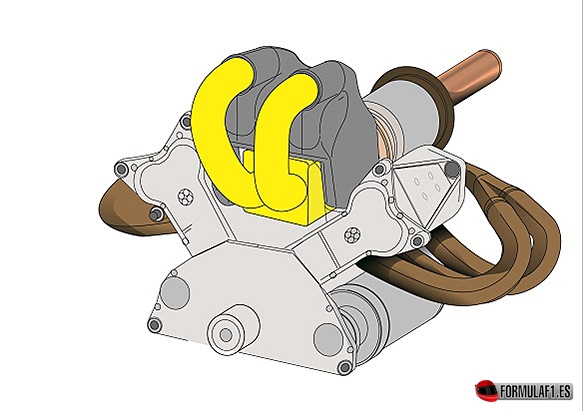

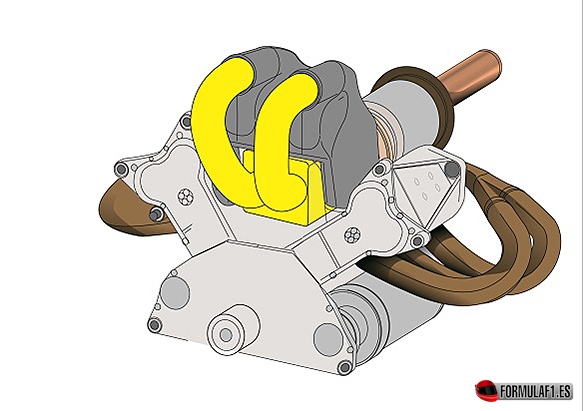

El turbo necesita enfriar el aire comprimido y dirigirlo a la admisión. Hasta ahora no se sabía, pero en Mónaco pudimos ver que el intercooler de agua del Ferrari está dentro de la «V» del motor. El intercooler tiene entonces un conducto en forma de «U» para dirigir el aire comprimido fresco a la admisión. Otros conductos independientes envían el agua caliente que acaba de refrigerar el aire a un pequeño radiador que está en los pontones.
Esto evita que los componentes tengan que colocarse en los pontones o en la zona del depósito de combustible para tener mejor aerodinámica, y conductos más cortos para reducir la respuesta del turbo. En este aspecto la arquitectura del motor es al menos tan elegante como la de Mercedes, pero a costa de algo de peso extra para el intercooler de agua.
Esto es un problema para los clientes de que reciben la unidad de potencia de Ferrari, Sauber y Marussia, porque son menos capaces de reducir peso del resto del coche para instalar el motor más pesado.
Mercedes
A pesar de su dominio Mercedes sigue evolucionando su monoplaza para mantener su ventaja. En Mónaco el alerón delantero tenía nuevas derivas laterales para optimizar el flujo de aire que pasa por el exterior de las ruedas delanteras. Hay que recordar que por la nueva normativa el alerón delantero tiene que ser 75mm más estrecho por cada lado que el año pasado, y estos cambios ayudan a conectar el flujo de aire que pasa por el alerón delantero con la zona de baja presión justo por detrás de la rueda delantera.

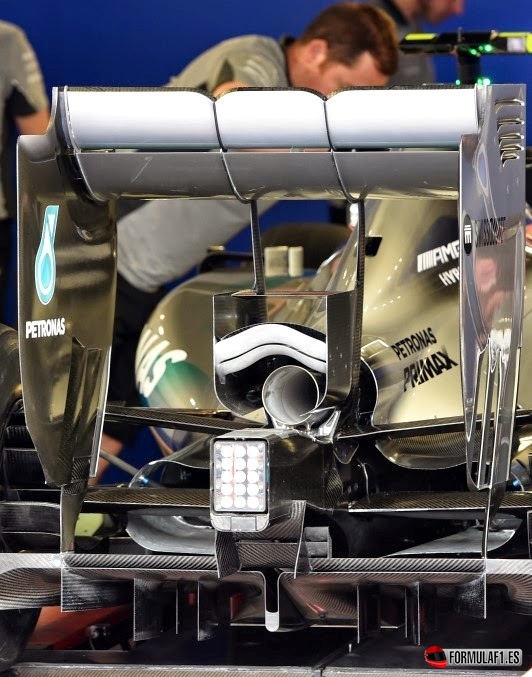

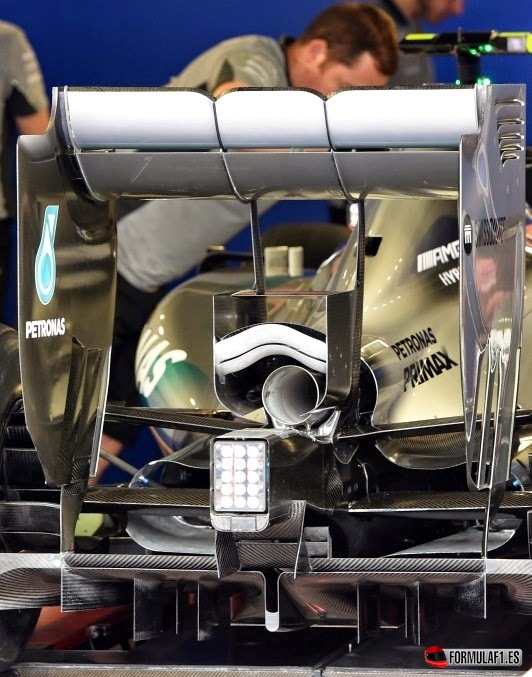

En el test de Barcelona Mercedes mostró uno de los elementos que luego llevaría a Mónaco, como el «monkey seat», el estrecho alerón que va montado debajo del alerón trasero, encima del escape. Su perfil era más curvado y sus derivas laterales rodean por debajo parcialmente la salida del escape.
El rendimiento del «monkey seat» se ve mejorado por la salida de los gases de escape, que salen por debajo de él a una velocidad superior a la del coche, creando una zona de baja presión en su parte inferior. Esto es especialmente beneficioso cuando el coche pasa por curvas de baja velocidad con el motor a altas revoluciones porque crea carga aerodinámica que mejora la tracción en la salida de este tipo de curvas.
Red Bull

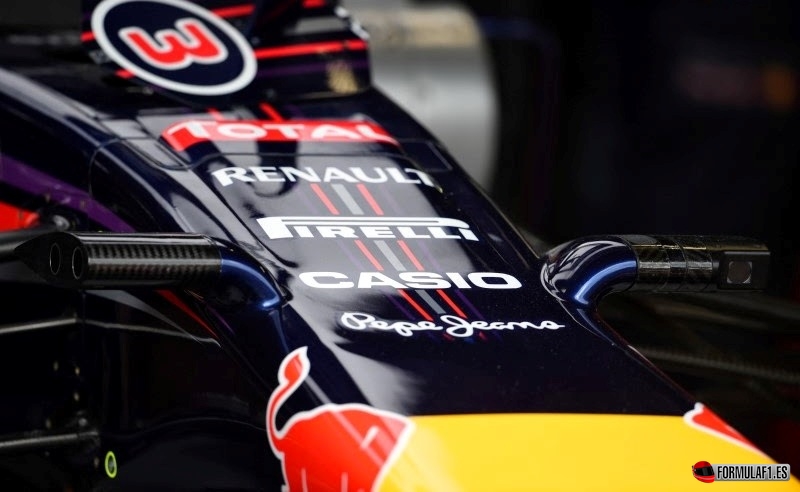

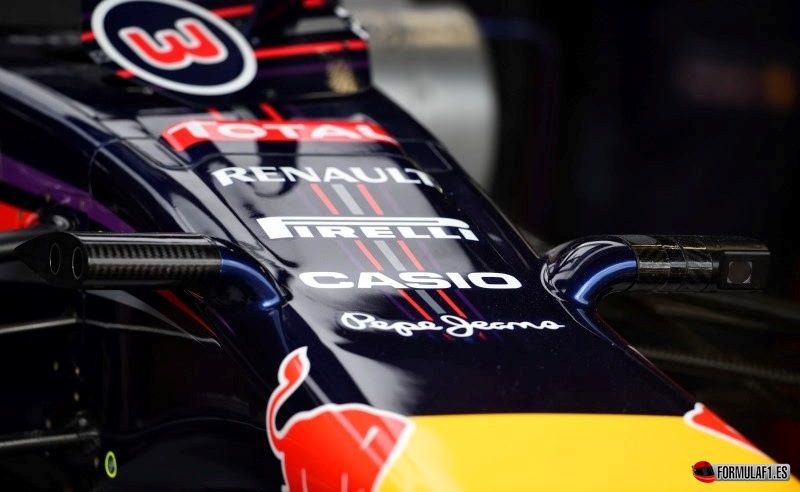

El cambio más obvio fue la nueva instalación de las cámaras frontales. En Melbourne el equipo apareció con sus cámaras fusionadas en la superficie superior de la nariz, pero no proporcionaba la suficiente visión para grabar, por lo que en España presentaron cambios para mejorarla, pero la FOM insistió para que cambiaran su posición.
En Mónaco ya las montaron de la misma forma que Mercedes y Ferrari, perdiendo la pequeña ventaja que la anterior solución les proporcionaba.

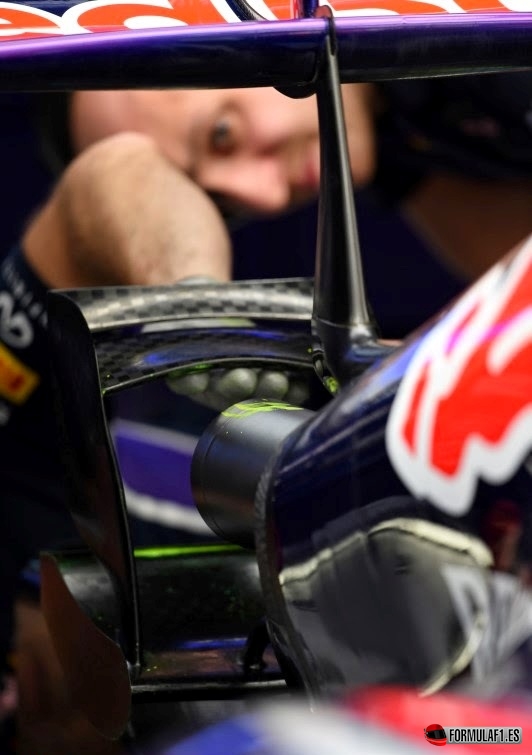

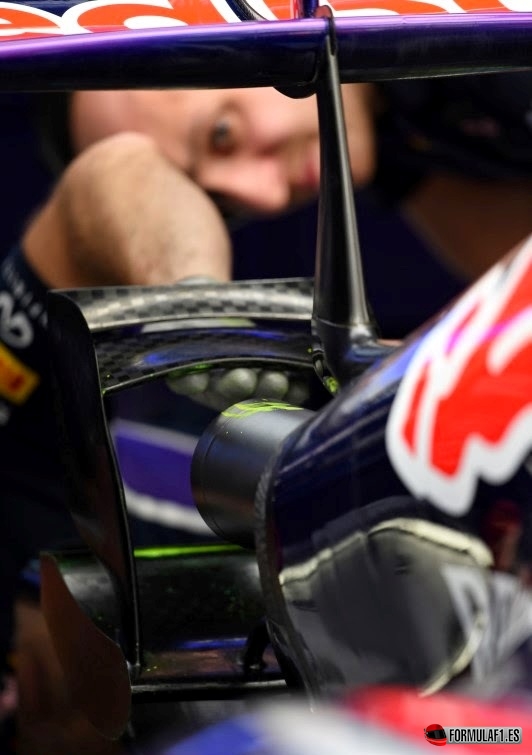

También introdujeron un «monkey seat» de dos elementos. Por lo general Red Bull ha utilizado una sencilla aleta colocada debajo de la salida del escape, pero ahora contaba con altas derivas laterales y dos aletas por encima del escape.
Lotus

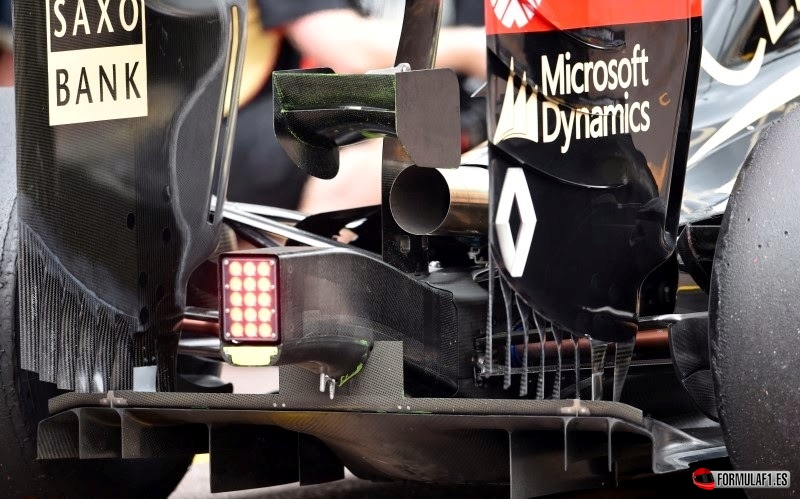

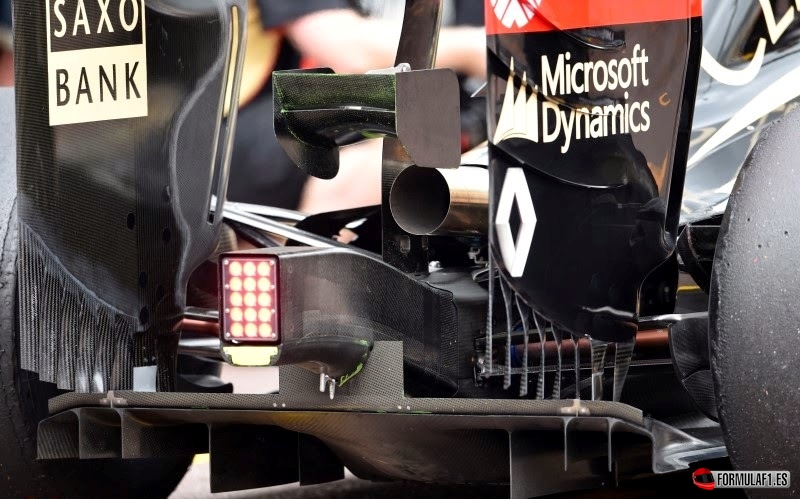

Como casi todos los equipos Lotus llevó derivas laterales del alerón delantero modificadas, y un nuevo «monkey seat», que era nuevo en España, pero en Mónaco estaba actualizado para las demandas de la pista siendo más grande y de dos elementos.
fuente: autosport/somersf1
