Hasta ahora la posición de los escapes era relativamente libre, siendo el principal requisito que sólo se permiten dos salidas para los gases. En 2010 Red Bull reinventó el soplado del difusor con los gases de escape como medio para crear apoyo aerodinámico. Desde entonces, todos los equipos han recolocado sus escapes periscópicos en posición baja para soplar el difusor. Con la proliferación de soluciones radicales en cuanto a la gestión del motor para hacer que continuara expulsando gases aún con el acelerador levantado, para el 2012 la FIA se ha visto obligada a prohibir el soplado del difusor con normas que dictan la posición en la que deben estar los últimos 10cm del tubo de escape.
Por una parte, por el escape sólo podrán circular los gases que salgan del motor y no podrán entrar ni salir otros gases en ningún punto de toda la longitud del escape. Esto pretende evitar el uso de válvulas que mantienen la velocidad de lo gases como la que se cree que Ferrari ha empleado este año.

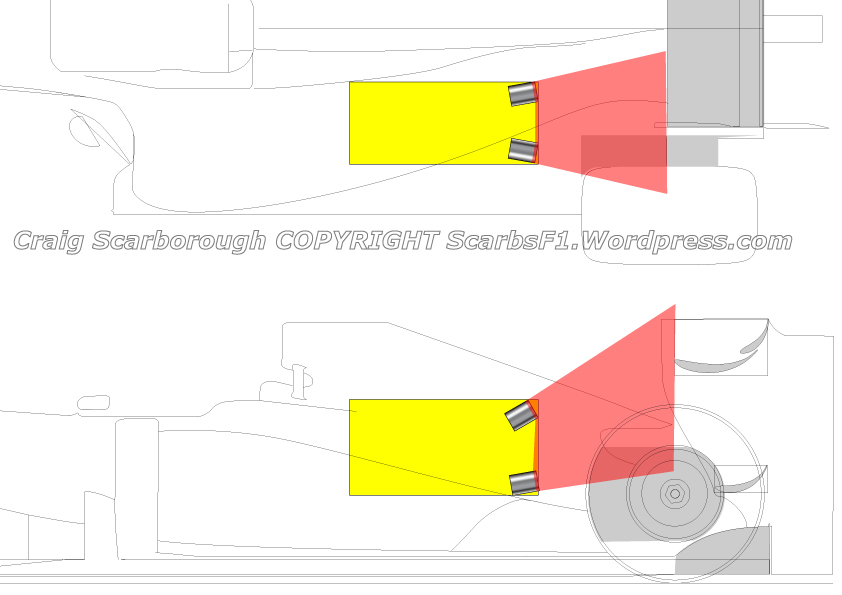

Por otro lado, los 10 últimos centímetros del tubo de escape deben ser de sección circular de 75 milímetros de diámetro con paredes delgadas y sin obstrucciones. A su vez estos últimos 10cm de tubo de escape deben de estar en un área específica del coche, que está representada en amarillo en los dibujos. Dentro de estas áreas el escape deberá de estar dirigido en un rango determinado de ángulos; visto de lado el escape debe de apuntar hacia arriba con un ángulo entre 10 y 30º. Visto desde arriba, no podrá estar desviado más de 10º respecto a la línea central del coche.

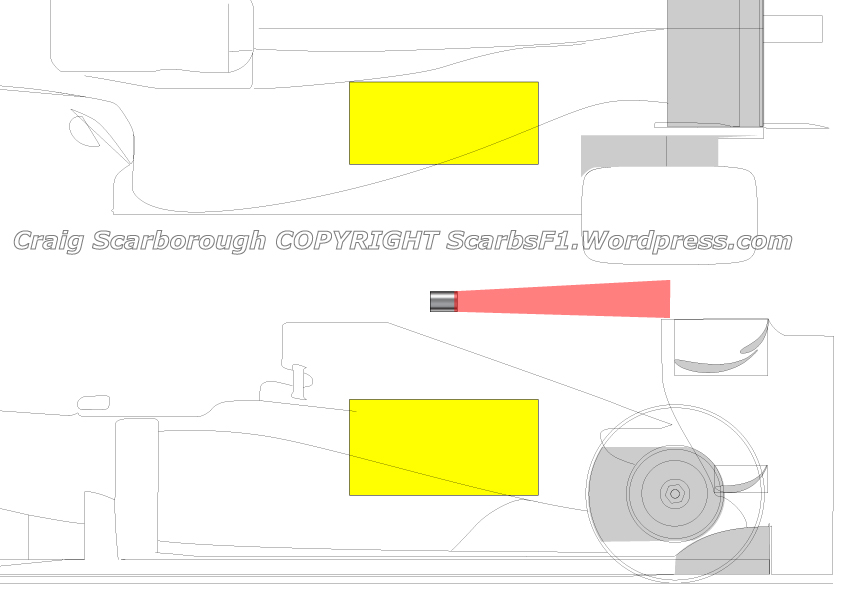

Intentando asegurar que no se aprovechan los gases con fines aerodinámicos no puede haber ninguna parte de la carrocería en un cono imaginario divergente 3º alineado con la salida del escape y que llegue hasta el eje trasero. Pero todos los intentos de evitar que los equipos aprovechen ese potente y caliente flujo de gases para beneficio aerodinámico serán en vano.
En los tests de jóvenes pilotos de Abu Dhabi tres equipos montaron escapes revisados como preparación para el 2012. Mientras que Ferrari y Mercedes hicieron pruebas más encaminadas a comprobar cómo se comportaban los coches sin el soplado del difusor, Williams trabajó con unos escapes que aunque no eran los definitivos sí que iban encaminados a probar soluciones para el 2012.

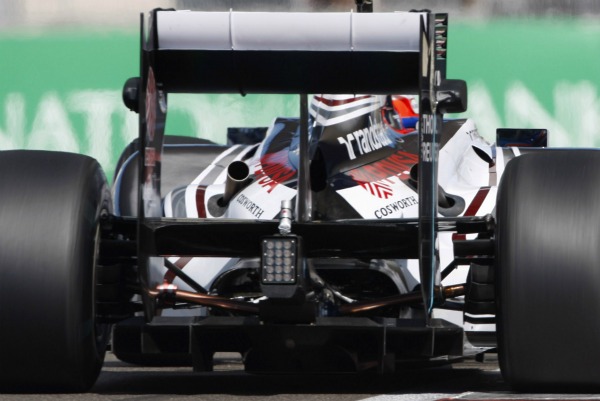

Aunque hay muchas posibles maneras de lograr un beneficio aerodinámico con los nuevos escapes periscópicos y el tiempo nos dirá cuál es la mejor, Williams probó en Abu Dhabi el soplado del alerón trasero con los escapes situados cerca de la línea central del coche, lo más atrás posible dentro de las normas y con la máxima inclinación permitida. Soplar la parte inferior del alerón trasero aceleraría el flujo en esa zona, reduciendo la presión y aumentando el apoyo aerodinámico.
Sin embargo la idea es más complicada de lo que parece. Los gases de escape saliendo con un ángulo respecto al flujo de aire que recorre el coche crearían resistencia aerodinámica, y además el flujo de gases se desviará hacia atrás por el flujo de aire que circula a gran velocidad. Pero esto podría tener efectos interesantes…

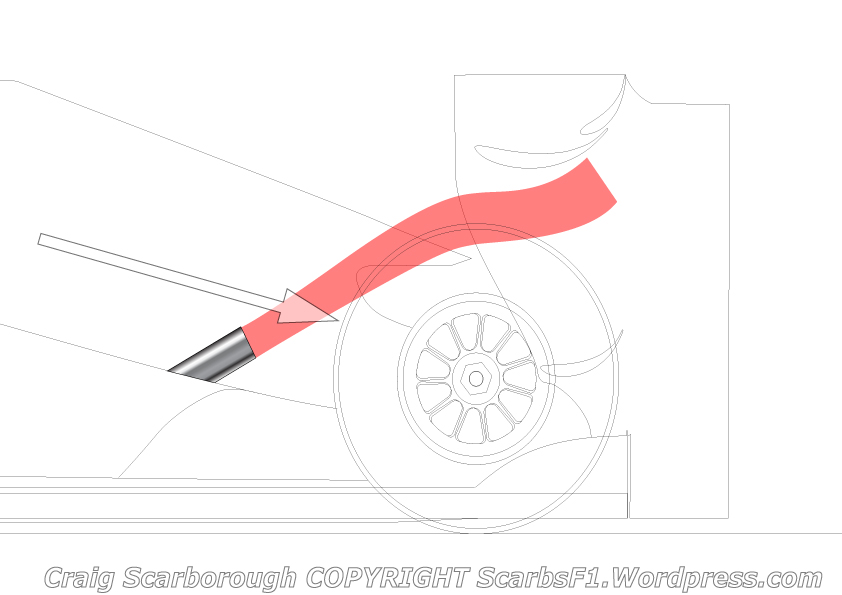

A baja velocidad los gases de escape saliendo hacia arriba tendrán más fuerza que el aire que recorre la carrocería, llegando al alerón trasero para producir más carga. Los gases obstruyendo el flujo de aire producirán resistencia aerodinámica pero a baja velocidad éste no es un gran inconveniente. Luego, a mayor velocidad, el aire que recorre el coche tiene más energía y desvía los gases de escape hacia atrás haciendo que ya no soplen el alerón, lo que reduce el apoyo pero también la resistencia. Para estas pruebas Williams montó en la parte trasera numerosos sensores y cámaras térmicas que habrán aportado mucha información al equipo.
La próxima temporada veremos muchas soluciones en cuanto a los escapes y todos los equipos irán tendiendo a montar aquella configuración que se muestre más eficaz.
fuente y dibujos: scarbsf1/foto: williams f1
